Основни характеристики
● Диапазон на напрежението: 0-6 v/0-15 v/0-20 V.
● Текущ диапазон: -1 ~ 1a/-2 ~ 2a/-3 ~ 3a/-5 ~ 5a
● Пулсационен шум на напрежението ниско до 2mvrms

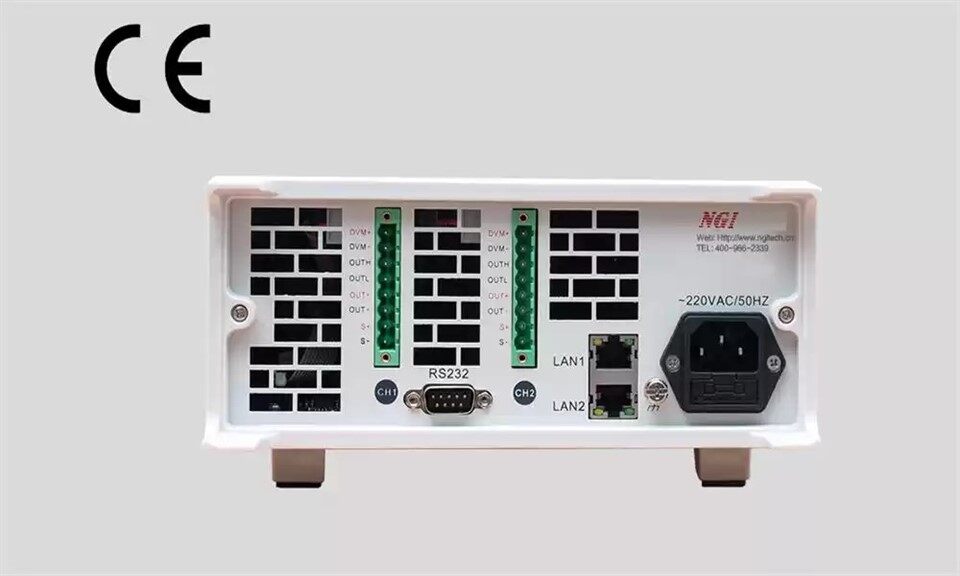

● Dual LAN порт и RS232 интерфейс
● Точност на напрежението до 0. 01%+1 MV
● Измерване на тока на ниво μA
● Ултра бързо динамичен отговор без преодоляване
● Вградено двуканално измерване на DVM с висока точност
● Сензорен екран с висока разделителна способност
Полета за приложение
● Тест за защита на батерията
● Тест за поддръжка на батерията
● Преносима потребителска електроника НИРД и производство, като мобилни телефони, Bluetooth слушалки и т.н.
● Тест за производство на електрически инструменти, като например електрически винтове
Функции и предимства
Режим на захранване
Като двуканално захранване, потребителите могат да зададат изходно напрежение и гранична стойност на изходния ток на N8352. N8352 осигурява множество токови диапазони, които могат да подобрят точността на изхода и измерването.
Симулация на батерията
N8352 Двойните канали осигуряват независима настройка на първоначалното напрежение, вътрешното съпротивление, капацитета на батерията и други свързани параметри и отчитане в реално време. Може да се използва за решаване на трудността на параметъра неконтролируемост за реална батерия в тест и за подобряване на ефективността на теста.
Симулация на повреда
N8352 предоставя следните състояния на повреда: Отворена верига от положителна и отрицателна полярност, връзка с обратна полярност и късо съединение. Токът тече в двете посоки, за да направи N8352 както захранване, така и натоварване. Текущата тече в двете посоки. N8352 може да смуче и изходния ток. Изходният терминал има превключващ модул, който може физически да се изключи от външната верига в затворено състояние.
Променлив изход импеданс, позволяващ симулация на вътрешно съпротивление на батерията
N8352 има функцията за симулация на вътрешно съпротивление на батерията и поддържа програмиране на стойността на съпротивлението. Програмируемият диапазон е 0-20 ω, което може да подражава на графиката на вариацията, съответстваща на характеристиките на вътрешното съпротивление на батерията.
Ултра бърз преходен отговор без преодоляване
Серията N8352 може да гарантира, че няма преодоляване на промените в напрежението при условие без натоварване или зареждане, предотвратявайки увреждането на DUT поради претоварване на напрежението и над разряда. Той може да избегне лош ефект върху качеството на продукта. Тази функция може да отговори на търсенето на тест на продукта със строги изисквания за мощност.
Приложение -- мобилен тест
Повечето потребителска електроника се захранват от Li-йонна батерия, особено смартфони. Проблемите с живота на батерията стават известни. Регулацията на теста на батерията става по -строга. В сравнение с реалната батерия, той има следните предимства за прилагане на симулатор на батерията. Той може да подражава на графиката за смяна на батерията и да съкрати тестовия цикъл. Надеждността на тестовите данни може да бъде подобрена чрез многократно тест върху даден модел.
И двата канала на N8352 могат да зареждат и изхвърлят. По този начин всеки канал може да се използва като захранване, свързващ се с мобилен захранващ терминал. Другият канал може да се използва като батерия, свързващ се с мобилен терминал на батерията. И зареждането, и работата на зареждането могат да бъдат тествани, без да се променят кабелите. Единичен N8352 може да се използва за тестване на табло за зареждане и защита на изпускане без допълнителни превключватели, което значително намалява сложността на тестовата система и подобрява стабилността и ефективността на тестването.
Предимства на симулацията на батерията срещу реални батерии
● Подходящ за всеки модел на батерията
● Статичен тест за консумация на енергия
● Изходната функция на променлива вътрешна съпротивление
● Вградена симулация на неизправности
● Първоначалната точка на симулацията на батерията може да бъде зададена произволно.
● Мощни функции за защита, без опасности и рискове за безопасност на батерията
