Основни характеристики
● Диапазон на напрежението: 0-5 v\/0-6 V.
● Точност на напрежението: 0. 6MV
● шум от пулсационно напрежение по -малко или равен на 2mvrms
● Единично устройство с до 24 канала, всеки канал се изолира
● Професионален приложения софтуер, с анализ на данни и отчет
● Текущ диапазон: 0-1 a\/0-2 a\/0-3 a
● Измерване на тока на ниво μA

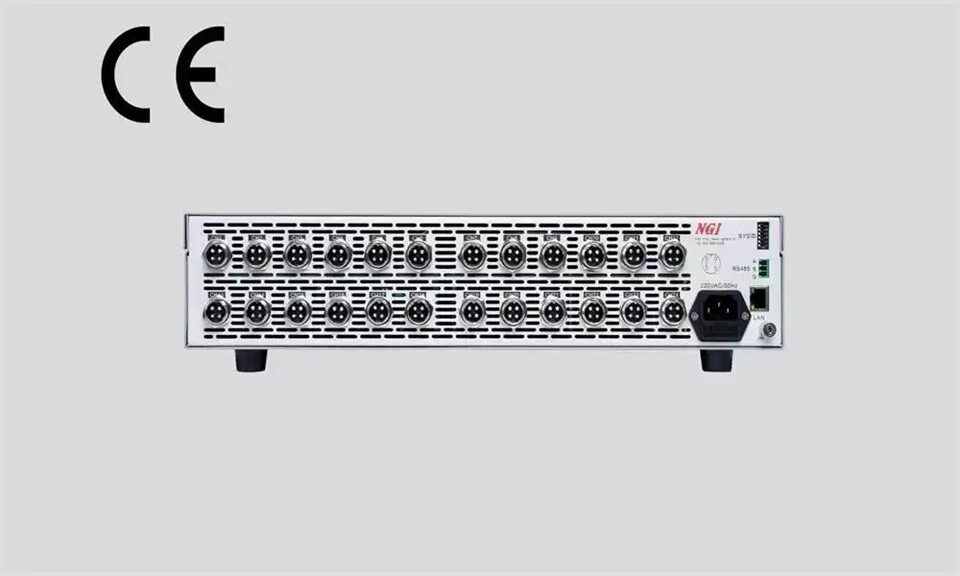

● LAN порт и RS485 интерфейс
Полета за приложение
● BMS\/CMS тест за нови енергийни превозни средства, БПЛА и съхранение на енергия
● Преносима потребителска електроника НИРД и производство, като мобилни телефони, Bluetooth слушалки и т.н.
● Калибриране на устройството за придобиване на напрежение, като монитор на напрежението на горивните клетки
Функции и предимства
Ултра-висока интеграция, едно устройство с до 24 канала

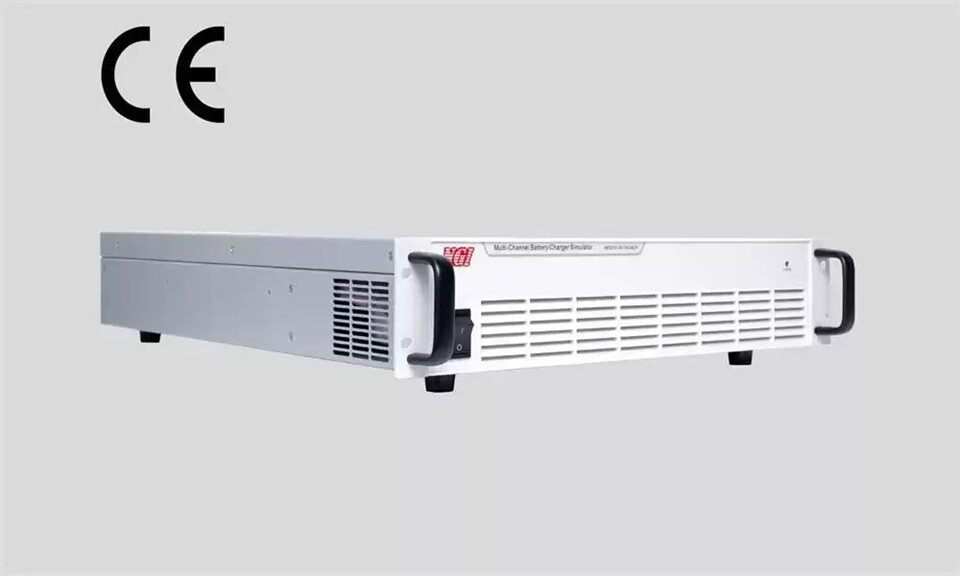

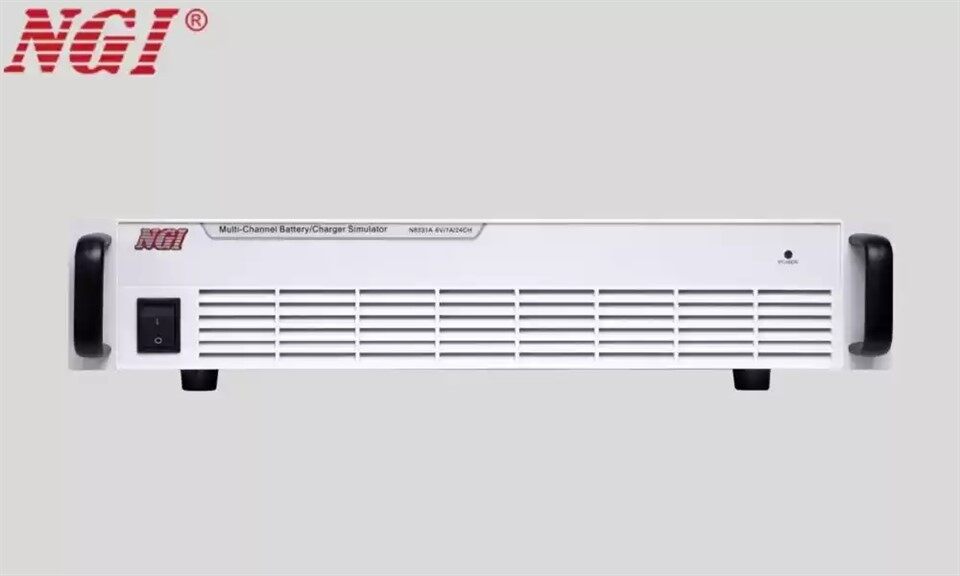

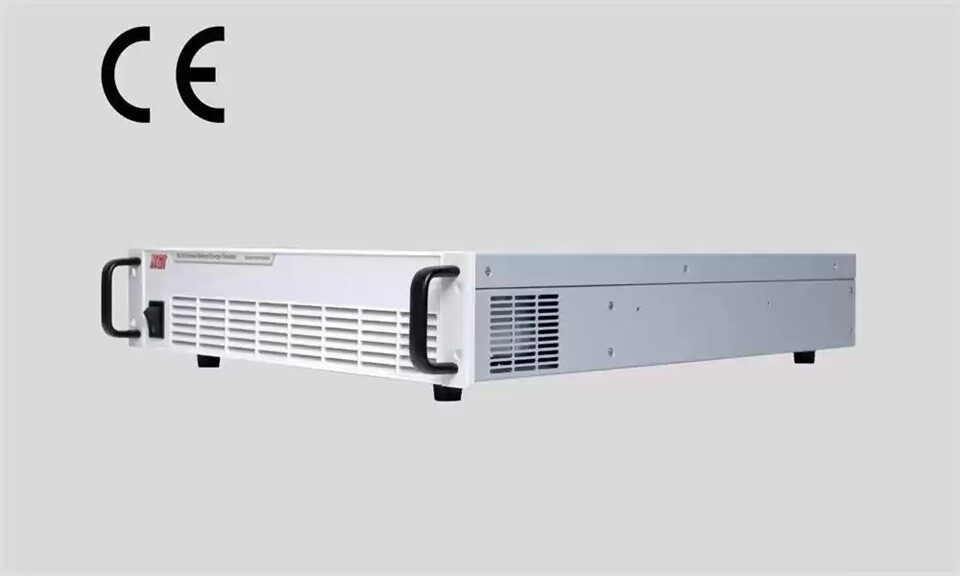

Серията N8331 приема стандартно 19- инча 2U шаси, с до 24 канала в едно устройство. Всеки канал е изолиран. Едно устройство може да поддържа едновременно тест на станцията 24-, което значително намалява използваните инструменти и подобрява ефективността на теста.
Измерване на тока на нивото на μA, поддържащ тест за статичен ток и параметър за защита
Серията N8331 е с висока точност и разделителна способност. Текущата разделителна способност е до 0. 1μa. Разделителната способност на напрежението е до 100 μV. В режим на готовност все още има ток на ниво μA, съществуващ в електронния компонент. Разделителната способност на ултра високия ток може да тества статичния ток. Междувременно разделителната способност на 100 μV може да отговори на голямото търсене на тест за параметри на защита на таблото за зареждане и освобождаване.
Серия връзка, достъпна за симулиране на работно състояние на батерията
При симулиране на множество низове от клетките на батерията, N8331 поддържа връзка с множество устройства в сериен режим. Потребителите могат да реализират дистанционно управление и други автоматични тестове на приложния софтуер.
Четири проводник, за да се гарантира точността на измерване
За да се осигури точно измерване на напрежението, N8331 приема четирипроводна система, се използват два проводника за изход на напрежение, а другите два, използвани за директно измерване на напрежението на DUT. Загубата на напрежение, причинена от устойчивостта на олово от N8331 към DUT, може да бъде елиминирана от четирипроводни смисъл.
Приложение -BMS тест
BMS (система за управление на батерията) е устройство, използвано за провеждане на мониторинг на безопасността и ефективно управление на батериите и подобряване на ефективността на обслужването на батерията. За електрическите превозни средства BMS може ефективно да контролира зареждането и изхвърлянето на батерията, което може да увеличи пробега за издръжливост, да удължи живота на обслужването, да намали работните разходи и да гарантира безопасността и надеждността на захранващия батерия. BMS се превърна в един от основните основни компоненти на електрическите превозни средства. За да се гарантира правилната работа, е необходимо да се тества изчерпателно BMS.

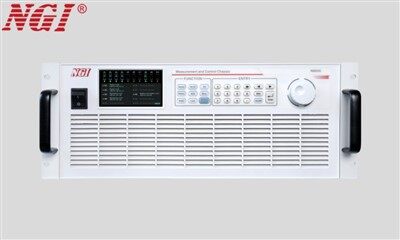

Тестовата платформа на NGI BMS приема модулния дизайн. Състои се от симулатор на батерията с висока точност, модул за симулация на температура, симулационен модул за зареждане и изпускане на тока, захранване с високо напрежение, блок за откриване на IO, единица за откриване на изолация, BMS сигнал и блок за откриване\/изключване, може да комуникираща единица, система за контрол на софтуера и др. Системата може да осигури персонализиране на лентите на батерията на батерията в съответствие с нуждите на клиентите и да генерира отчети за данни. Системата е силно интегрирана, удобна и ефективна, поддържаща разширяване и надграждане.
Тестови елементи
