Свързването на цифров измервател на източника към верига е основен процес при тестване и измерване на електрониката. Като надежден доставчик на цифрови източници, ние разбираме важността на предоставянето на ясни насоки за тази решаваща задача. В тази публикация в блога ще ви преведем през стъпка по стъпка процеса на свързване на цифров измервател на източника към верига, осигурявайки точни и надеждни измервания.
Разбиране на цифровия измервател на източника
Преди да се потопим в процеса на свързване, нека обсъдим накратко какво е цифров измервател на източника и неговите ключови функции. Цифров измервател на източника, известен също като измерване на измерване на измерване (SMU), е универсален инструмент, който комбинира възможностите на захранване, волтметър, амперметър и измервателен уред за съпротивление. Той може да източва и измерва както напрежението, така и тока, което го прави идеален за широк спектър от приложения, включително полупроводниково тестване, характеристика на материала и калибриране на устройството.

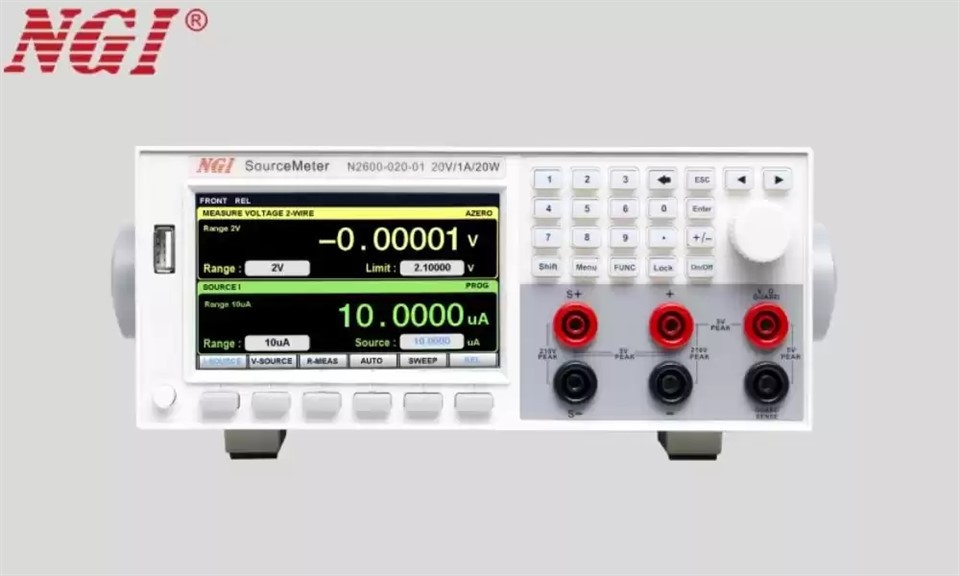

Нашата компания предлага разнообразие от висококачествени цифрови измервателни уреди, катоN23010 Series High Precision Multi Channible Programmable DC захранване,N9244 Серия високо прецизно многоканално програмируемо постояннотоковища захранванеиСерия N2600 Series High Precision Source Unit (SMU). Тези продукти са проектирани да отговарят на разнообразните нужди на нашите клиенти, осигурявайки висока точност, стабилност и гъвкавост.
Стъпка 1: Съберете необходимото оборудване
Преди да започнете да свързвате цифровия измервател на източника към веригата, трябва да съберете следното оборудване:
- Цифров измервател на източника: Изберете подходящия модел въз основа на вашите специфични изисквания.
- Тестови проводници: Използвайте висококачествени тестови проводници, за да осигурите надеждни електрически връзки.
- Проведена верига: Подгответе веригата, която искате да тествате или измервате.
- Оборудване за безопасност: Носете подходяща екипировка за безопасност, като ръкавици и очила, за да се предпазите от електрически опасности.
Стъпка 2: Изключете веригата и цифровия измервател на източника
Преди да направите някакви връзки, е от съществено значение да се изключи както тестваната верига, така и на цифровия източник. Това ще предотврати електрически удар или повреда на оборудването. Не забравяйте да изключите захранващите кабели от електрическите контакти и да извадите всички батерии, ако е приложимо.
Стъпка 3: Определете клемите на веригата
След това трябва да идентифицирате клемите на тестваната верига. Терминалите са точките, в които ще свържете тестовите проводници от цифровия измервател на източника. Обикновено веригата ще има положителен терминал (+) и отрицателен терминал (-). В някои случаи може да има допълнителни терминали за специфични функции или измервания.
Стъпка 4: Свържете тестовите проводници към цифровия измервател на източника
След като идентифицирате клемите на веригата, можете да свържете тестовите проводници към цифровия измервател на източника. Повечето цифрови измервателни уреди имат специални терминали за измерване на напрежението и тока, както и за мощност на снабдяване. Вижте ръководството за потребителя на вашия цифров измервател на източника за конкретната конфигурация на терминала.
- Измерване на напрежението: За да измервате напрежението през компонент или верига, свържете положителния тестов проводник към положителния терминал на веригата и отрицателния тестов проводник към отрицателния терминал. Уверете се, че тестовите проводници са сигурно свързани към терминалите, за да избегнете свободни връзки.
- Текущо измерване: За да измервате тока, който тече през компонент или верига, трябва да свържете цифровия измервател на източника последователно с веригата. Това означава, че трябва да счупите веригата и да поставите цифровия измервател на източника между двата края. Свържете положителния тестов проводник към положителния терминал на веригата и отрицателния тестов проводник към отрицателния терминал на веригата. Отново се уверете, че тестовите проводници са сигурно свързани.
- Източник на енергия: Ако искате да набавите захранване към веригата, трябва да свържете цифровия измервател на източника към съответните терминали за захранване. Повечето цифрови измервателни уреди имат положителен захранващ терминал (+) и отрицателен захранващ терминал (-). Свържете положителния тестов проводник към положителния захранващ терминал и отрицателния тестов проводник към отрицателния тонал за мощност.
Стъпка 5: Проверете двукратно връзките
След свързването на теста води до цифровия измервател на източника и веригата, е от решаващо значение да се провери двойно връзките, за да се гарантира, че те са правилни и сигурни. Уверете се, че няма разхлабени връзки, късо съединение или кръстосани проводници. Разхлабената връзка може да причини неточни измервания или дори повреди на оборудването.
Стъпка 6: Мощност на цифровия измервател на източника
След като проверите връзките, можете да захранвате цифровия измервател на източника. Следвайте инструкциите в ръководството за потребителя, за да включите захранването и задайте подходящия режим и параметри на работното място. Може да се наложи да зададете стойностите на напрежението, тока или съпротивлението в зависимост от вашите специфични изисквания.
Стъпка 7: Мощност на веригата
След като цифровият измервателен уред се захранва и конфигурира, можете да захранвате тестваната верига. Не забравяйте да включите постепенно захранването, за да избегнете внезапно напрежение или ток шипове, които биха могли да повредят оборудването. Наблюдавайте показанията на цифровия измервател на източника, за да сте сигурни, че веригата функционира правилно.
Стъпка 8: Извършете измерванията
След като веригата е включена и цифровият измервател на източника е конфигуриран, можете да започнете да извършвате измерванията. В зависимост от вашите специфични изисквания може да се наложи да измерите напрежението, тока, съпротивлението или други електрически параметри. Следвайте инструкциите в ръководството за потребителя на вашия цифров измервател на източника, за да извършите точно измерванията.
Стъпка 9: Запишете и анализирайте данните
След извършване на измерванията е важно да се запишат данните за допълнителен анализ. Можете да използвате регистратор на данни или компютърен софтуер, за да запишете автоматично измерванията. Анализирайте данните, за да определите ефективността и характеристиките на тестваната верига. Сравнете измерените стойности с очакваните стойности, за да идентифицирате всякакви несъответствия или проблеми.
Стъпка 10: Изключете веригата и цифровия измервател на източника
След като приключите с измерванията и анализирате данните, можете да изключите както тестваната верига, така и на цифровия измервател на източника. Следвайте същата процедура като в стъпка 2, за да гарантирате безопасността. Изключете теста от веригата и цифровия измервател на източника и ги съхранявайте правилно.
Съвети за отстраняване на неизправности
Ако срещнете някакви проблеми или проблеми по време на процеса на свързване или измерванията, ето няколко съвета за отстраняване на неизправности:
- Проверете връзките: Уверете се, че всички връзки са сигурни и няма разхлабени проводници или терминали. Разхлабената връзка може да причини неточни измервания или дори повреди на оборудването.
- Проверете настройките: Проверете двукратно настройките на цифровия измервател на източника, за да се уверите, че са правилни. Уверете се, че режимът на работа, напрежението, токът и други параметри са зададени според вашите специфични изисквания.
- Проверете веригата: Проверете тестваната верига за видими повреди или неизправности. Потърсете свободни компоненти, късо съединение или отворени вериги. Ако е необходимо, използвайте мултицет или друго оборудване за тестване, за да отстраните веригата.
- Обърнете се към ръководството за потребителя: Ако все още имате проблеми, вижте Ръководството за потребителя на вашия цифров измервател на източника за насоки за отстраняване на неизправности. Ръководството за потребителя обикновено съдържа списък с общи проблеми и техните решения.
Заключение
Свързването на цифров измервател на източника към верига е лесен процес, ако следвате правилните стъпки и предпазни мерки за безопасност. Разбирайки функциите на цифровия измервател на източника, идентифициране на клемите на веригата и извършване на правилните връзки, можете да осигурите точни и надеждни измервания. Нашата компания предлага широка гама от висококачествени измервателни уреди за цифрови източници, които са предназначени да отговарят на разнообразните нужди на нашите клиенти. Ако имате въпроси или се нуждаете от допълнителна помощ, моля не се колебайте да се свържете с нас за поръчки и техническа поддръжка. Ние се ангажираме да ви предоставим най -добрите продукти и услуги, които да ви помогнат да постигнете целите си за тестване и измерване.
